Penjelasan Disagregasi RAN

Dalam industri telekomunikasi RAN Sangat berperan penting dalam menyediakan konektivitas jaringan wireless untukarea luas. ada 2 Hal yang mendasar yang dilakukan oleh teknologi RAN yaitu:

  1. Mengubah IP paket menjadi Physical Layer packets yang sesuai untuk proses transmisi melalui saluran seluler dalam waktu yang berbda dengan menggunakan teknik pemrosesan paket dan sinyal.
  2. Melakukan kontrol Radio Resource Management (RRM) yang mana tujuannya adalah untuk  menentukan langkah terbaik dalam pengelolaan sumber daya radio untuk menyediakan konektivitas Jaringan.

Untuk melakukan tugas ini, 3GPP telah merancang RAN menggunakan metode protocol stack seperti yang gambar dibawah ini:

Penjelasan RAN Disagregation


Radio Resource Control (RRC)

Layanan utama dan fungsi sublayer RRC termasuk pendistribusian Sistem Informasi yang terkait dengan non-access stratum (NAS), pendistribusian Sistem Informasi yang terkait dengan access stratum (AS), Paging, establishment, maintenance, dan perlirisan koneksi RRC antara UE dan E-UTRAN, fungsi Keamanan termasuk manajemen kunci, establishment, konfigurasi, maintenance, dan perilisan point to point Radio Bearers.


Packet Data Convergence Control (PDCP)

PDCP bertanggung jawab untuk kompresi Header dan dekompresi IP Data, Transfer data (user plane or control plane).


Radio Link Control (RLC)

RLC beroperasi dalam 3 mode operasi: Transparent Mode (TM), Unacknowledged Mode (UM), dan Acknowledged Mode (AM). RLC bertanggung jawab untuk transfer PDU-Upper Layer, pengecekan error melalui ARQ (Hanya untuk transfer data AM), Penggabungan, segmentasi, dan perakitan ulang RLC SDU (Hanya untuk transfer data UM dan AM).


Medium Access Layer (MAC)

MAC bertanggung jawab untuk Pemetaan antara logical channels dan transport channels, Multiplexing MAC SDU dari satu atau logical channels yang berbeda ke blok transportasi (TB) untuk dikirim ke Layer fisik pada saluran transportasi, demultiplexing MAC SDU dari satu atau saluran logis yang berbeda dari blok transportasi (TB) yang dikirim dari Layer fisik pada saluran transportasi, Pelaporan informasi penjadwalan, informasi error melalui HARQ, Penanganan prioritas antara UE melalui dynamic scheduling, Penanganan prioritas antara saluran logis dari satu UE, prioritas logical channels.


Physical Layer (PHY)

Physical Layer membawa semua informasi dari saluran transportasi MAC melalui air interface. Menjaga link adaptation (AMC), kontrol power, pencarian sel (untuk sinkronisasi dan handover), dan pengukuran lainnya (di dalam sistem LTE dan antar sistem) untuk Layer RRC.


Disagregasi RAN

Disagregasi RAN secara efektif membagi protocol stack RAN sehingga masing-masing komponen dapat direalisasikan secara independen. Hal ini bertujuan untuk mengatasi tantangan dari total biaya kepemilikan (TCO) yang tinggi, konsumsi energi yang tinggi, kinerja sistem yang lebih baik dengan manajemen sumber daya radio yang cerdas dan dinamis, serta inovasi yang cepat dan terbuka dalam berbagai komponen sekaligus memastikan pengoperasian multi-vendor.

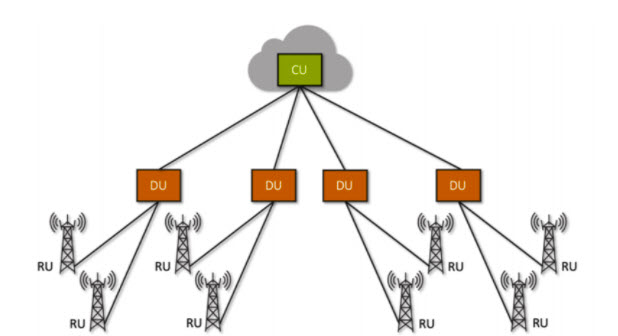

Disagregasi RAN


Penjelasan Gambar Diatas:

  • Central Unit (CU)
Central Unit merupakan pusat dari packet processing functions yang mana ini adalah sebagai fungsi jaringan virtual yang berjalan pada komoditas hardware yang secara geografis biasanya di pusatkan ditempat yang dekat dengan edge cloud.
  • Distributed Unit (DU)
Distributed Unit ini akan menjalankan "baseband processing functions" di seluruh cel site, Distributed Unit juga berfungsi sebagai jaringan virtual yang berjalan pada perangkat keras komoditas,dan mengungkinakan melakukan akselerasi perangkat keras menggunakan FPGA, dll.

  • Radio Unit (RU)
Radio Unti digunakan untuk jangkauan geografis menggunakan dengan menggunakan fungsi radio di seluruh antena, yang direalisasikan pada perangkat keras khusus.

Solusi disagregasi harus fleksibel, karena berdasarkan use case, geografi, dan pilihan operator, selain pemisahan CU – DU-RU, juga harus memungkinkan kemungkinan realisasi BTS sebagai contoh: dua komponen terpilah: CU dan DU + RU, dan / atau CU + DU dan RU, atau ii) all-in-one: CU + DU + RU.


Sumber: ONF & 3GPP
